一、最先清除充电电池难题，随后查验启动功能键一部分。

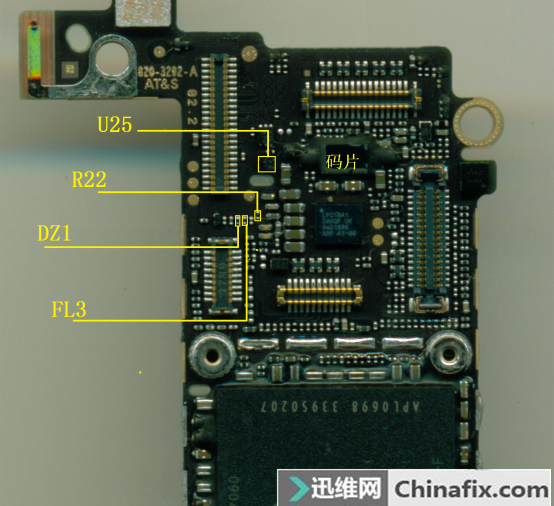

精确测量FL3、DZ1、R22、U25对地电阻值，异常拆换相匹配部件。

FL3与DZ1的一脚相接，对地电阻值为472欧母。

R22的1脚电阻值为337欧母，与U25的5脚相接，其2脚与U25的2脚相接对地电阻值为472欧母。

U25的1脚为空、2脚电阻值为472欧母、3脚为接地装置、4脚传送数据U1与U7內部没法精确测量、5脚电阻值为337欧母。

电路原理图：

之上元器件在电脑主板上的部位：

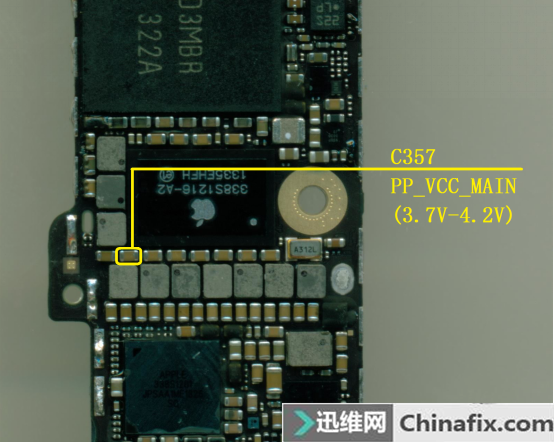

二、若之上都一切正常按住启动功能键還是不启动，接可调稳压电源检测，精确测量有没有主供电系统PP_VCC_MAIN工作电压，在电容器C357能够精确测量到PP_VCC_MAIN工作电压在3.7-4.2V中间。如下图所示：

要是没有此工作电压清除短路故障难题外，便是开关电源IC U7毁坏。

三、如果有PP_VCC_MAIN主供电系统，进一步精确测量下列两组工作电压：

按住启动功能键后，一切正常状况下会精确测量到以下9组供电系统：

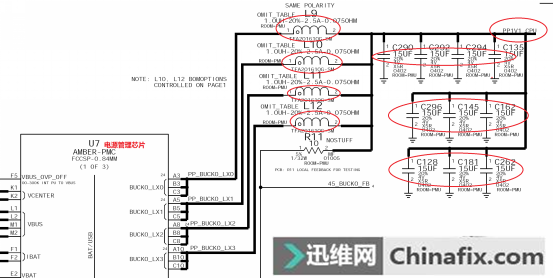

1、查电路原理图，数据信号名字“PP1V1_CPU”有没有1.1V上下的工作电压，精确测量部位找元器件L9\L10\L11\L12电感器或与此电感器相接的元器件。如下图所示：

要是没有此工作电压清除此电源电路上的电容器短路故障外，也有便是电感器空焊，假如也没有毁坏，最终拆换U7电池管理集成ic。

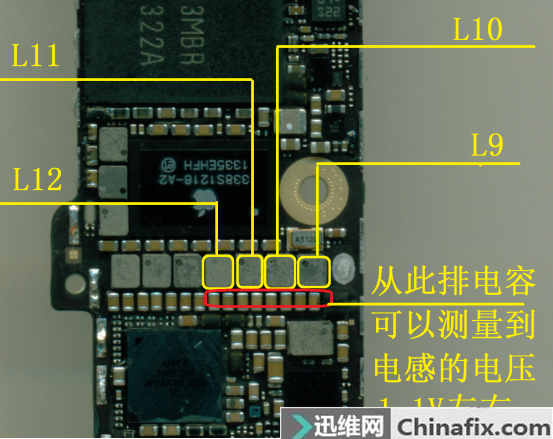

L9\L10\L11\L12电感器的部位：

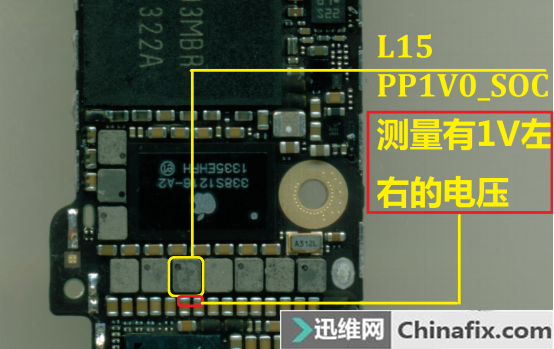

2、查电路原理图，数据信号名字PP1V0_SOC，有没有1.0V上下的工作电压，精确测量部位找元器件L15电感器或与此电感器相接的元器件。如下图所示：

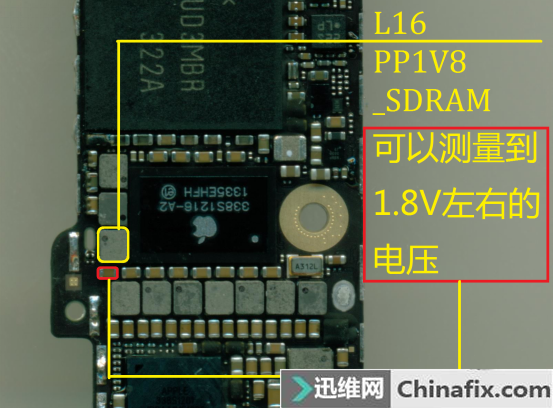

3、查电路原理图，数据信号名字PP1V8_SDRAM，有没有1.8V上下的工作电压，精确测量部位找元器件L16电感器或与此电感器相接的元器件。如下图所示：

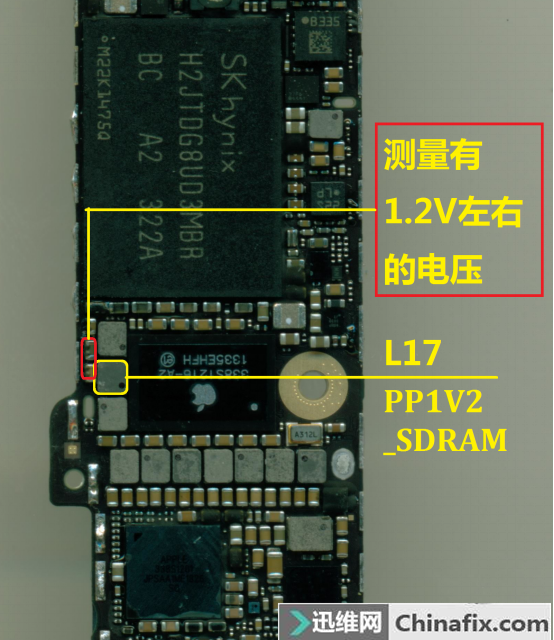

4、查电路原理图，数据信号名字PP1V2_SDRAM，有没有1.2V上下的工作电压，精确测量部位找元器件L17电感器或与此电感器相接的元器件。如下图所示：

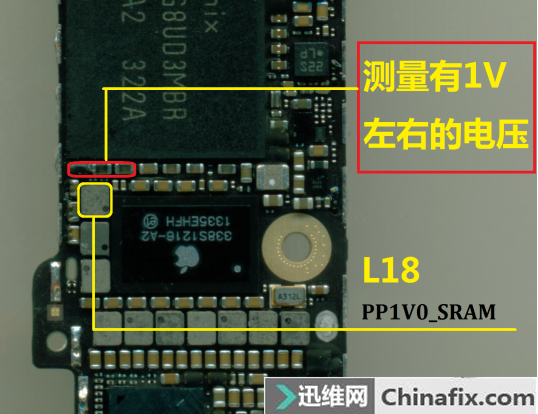

5、查电路原理图，数据信号名字PP1V0_SRAM，有没有1.0V上下的工作电压，精确测量部位找元器件L18电感器或与此电感器相接的元器件。如下图所示：

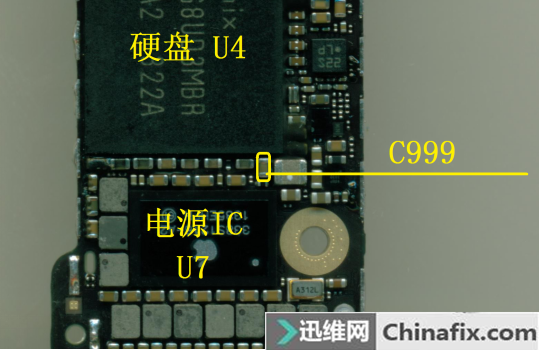

6、查电路原理图，数据信号名字PP1V8，有没有1.8V上下的工作电压，精确测量部位找元器件C999电容器或与此电容器相接的元器件。如下图所示：

7、查电路原理图，数据信号名字PP1V8_ALWAYS，有没有1.8V上下的工作电压，精确测量部位找元器件C291电容器或与此电容器相接的元器件。如下图所示：

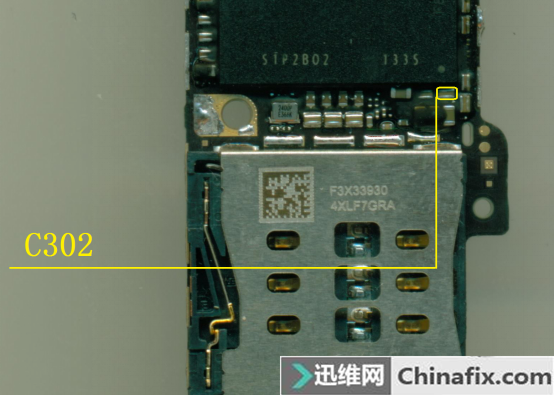

8、查电路原理图，数据信号名字PP1V2，有没有1.2V上下的工作电压，精确测量部位找元器件C302电容器或与此电容器相接的元器件。如下图所示：

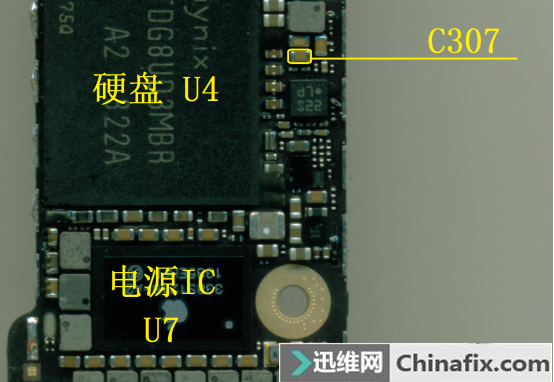

9、查电路原理图，数据信号名字PP3V0_NAND，有没有3.0V上下的工作电压，精确测量部位找元器件C307电容器或与此电容器相接的元器件。如下图所示：

假如之上9组工作电压在其中一组异常，关键查验与之相接的电感器或电容器有耐腐蚀引路。

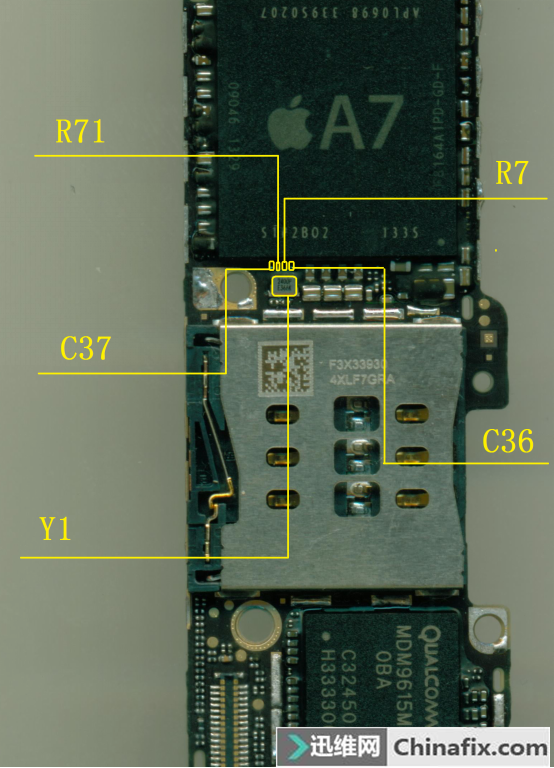

四、查时钟信号，假如之上9组工作电压所有一切正常，就刚开始查验晶振电路，关键精确测量元器件Y1晶振电路，或与Y1相接的元器件C36\C37\R7\R71有没有出现异常。如下图所示：

五、查校准数据信号，假如时钟信号一切正常，就查验延时电路，一切正常状况下，在TP10测试用例能够精确测量到1.8V校准工作电压，要是没有此工作电压，查验R67\U2\U3等元器件：

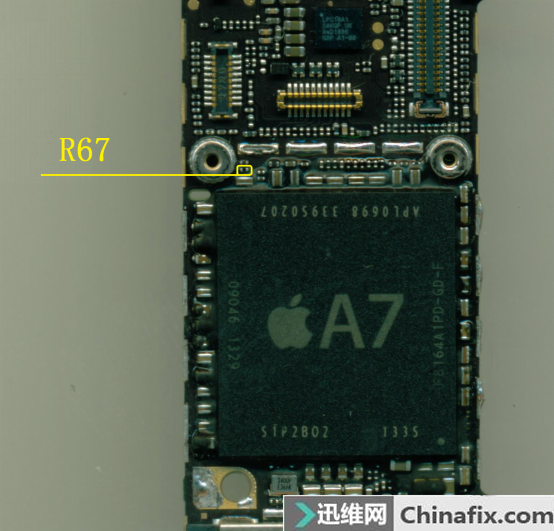

R67部位如下图所示：

U2、U3集成ic部位如图2.23所显示：

六、系统总线也会造成不启动的常见故障

假如供电系统、数字时钟、校准都一切正常，在测试用例PP13\PP14，可精确测量到1.8V工作电压，若沒有此工作电压，查验R17\R18等有关元器件。

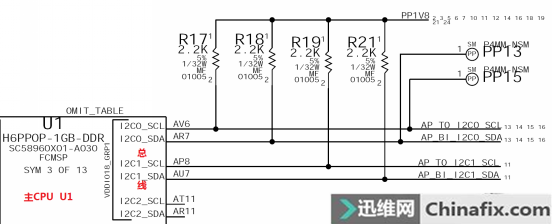

I2C总线电源电路如下图所示：

R17、R18部位如下图所示：
